Comprendre les Contraintes Thermiques en Aérospatiale

Les céramiques, utilisées dans l’ingénierie aérospatiale pour leur résistance thermique et à la corrosion, servent à fabriquer des composants de moteurs.

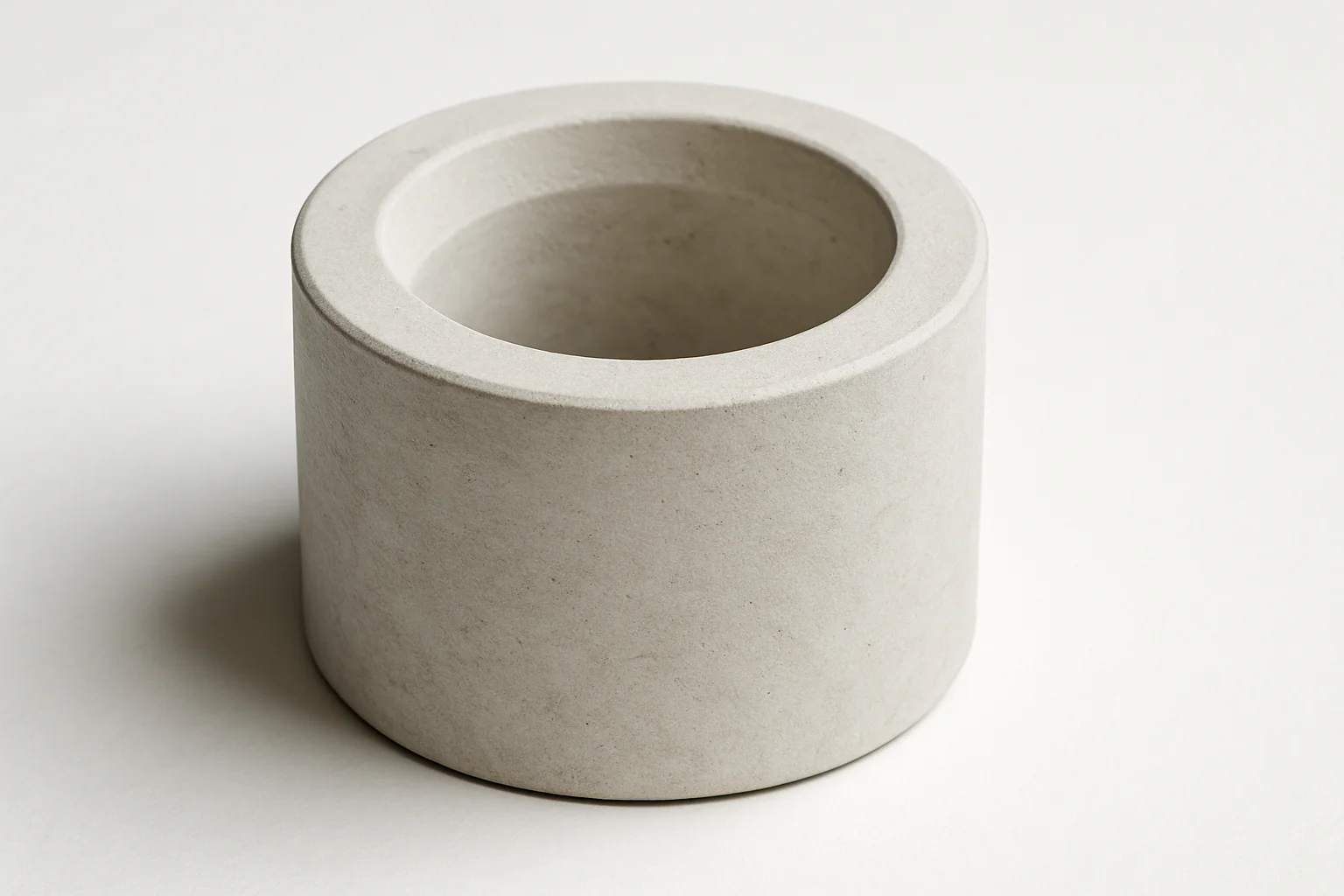

Un ingénieur doit concevoir un composant cylindrique en céramique qui sera soumis à des températures élevées et des contraintes mécaniques.

Pour comprendre l’Analyse de Déformation d’un Joint Polymère, cliquez sur le lien.

Données Fournies:

  • Matériau : Silice (SiO₂)
  • Dimensions du cylindre : Ø externe = 50 mm, Ø interne = 20 mm, longueur = 200 mm
  • Température de fonctionnement : jusqu’à 1200°C
  • Contrainte maximale admissible : 180 MPa
  • Module d’élasticité : 70 GPa
  • Coefficient de dilatation : \(9 \times 10^{-6} \, \text{K}^{-1}\)

Objectif de l’exercice:

  • Calculer la contrainte thermique dans le cylindre en céramique lorsque la température atteint le maximum de 1200°C, en supposant que le composant est initialement à température ambiante (20°C).
  • vérifier si le cylindre peut résister à une charge externe appliquée axialement de 10 kN sans dépasser la contrainte maximale admissible.

Questions:

1. Calcul de la Contrainte Thermique

  • Calculer le changement de longueur dû à la dilatation thermique.
  • Utiliser ce changement pour estimer la contrainte induite si le cylindre était contraint d’expansion libre.

2. Calcul de la Contrainte Mécanique

  • Calculer la contrainte mécanique dans le cylindre en utilisant la formule pour un cylindre mince sous charge axiale.

3. Analyse de Sécurité

  • Additionner les contraintes thermiques et mécaniques.
  • Comparer la contrainte totale à la contrainte maximale admissible.
  • Conclure si le design est sécuritaire.

Correction : Contraintes Thermiques en Aérospatiale

1. Calcul de la Contrainte Thermique

– Calcul de la Dilatation Linéaire

Formule:

\[ \Delta L = \alpha \cdot L_0 \cdot \Delta T \]

Substitution des valeurs:

  • Coefficient de dilatation thermique, \(\alpha = 9 \times 10^{-6} \, \text{K}^{-1}\)
  • Longueur initiale, \(L_0 = 0.2 \, \text{m}\)
  • Changement de température, \(\Delta T = 1180 \, \text{°C}\)

Calcul:

\[ \Delta L = 9 \times 10^{-6} \cdot 0.2 \cdot 1180 \] \[ \Delta L = 0.002124 \, \text{m} \]

– Calcul de la Contrainte Thermique

Formule:

\[ \sigma_{thermal} = \frac{E \cdot \alpha \cdot \Delta T}{1-\nu} \]

Substitution des valeurs:

  • Module d’élasticité, \(E = 70 \times 10^9 \, \text{Pa}\)
  • Coefficient de dilatation thermique, \(\alpha = 9 \times 10^{-6} \, \text{K}^{-1}\)
  • Changement de température, \(\Delta T = 1180 \, \text{°C}\)
  • Poisson’s ratio, \(\nu = 0.22\) (pour la silice)

Calcul:

\[ \sigma_{thermal} = \frac{70 \times 10^9 \cdot 9 \times 10^{-6} \cdot 1180}{1-0.22} \] \[ \sigma_{thermal} = 177.77 \times 10^6 \, \text{Pa} \] \[ \sigma_{thermal} = 177.77 \, \text{MPa} \]

2. Calcul de la Contrainte Mécanique

– Calcul de l’Aire de la Section Transversale

Formule:

\[ A = \pi \left(\frac{D_{ext}^2}{4} – \frac{D_{int}^2}{4}\right) \]

Substitution des valeurs:

  • Diamètre extérieur, \(D_{ext} = 0.05 \, \text{m}\)
  • Diamètre intérieur, \(D_{int} = 0.02 \, \text{m}\)

Calcul:

\[ A = \pi \left(\frac{0.05^2}{4} – \frac{0.02^2}{4}\right) \] \[ A = \pi \left(0.0015625 – 0.0001\right) \] \[ A = \pi \times 0.0014625 \] \[ A = 0.004595 \, \text{m}^2 \]

– Calcul de la Contrainte Mécanique

Formule:

\[ \sigma_{mech} = \frac{F}{A} \]

Substitution des valeurs:

  • Force appliquée, \(F = 10,000 \, \text{N}\)
  • Aire de la section transversale, \(A = 0.004595 \, \text{m}^2\)

Calcul:

\[ \sigma_{mech} = \frac{10,000}{0.004595} \] \[ \sigma_{mech} = 2.176 \times 10^6 \, \text{Pa} \] \[ \sigma_{mech} = 2.176 \, \text{MPa} \]

3. Analyse de Sécurité

– Addition des Contraintes

Formule:

\[ \sigma_{total} = \sigma_{thermal} + \sigma_{mech} \]

Calcul:

\[ \sigma_{total} = 177.77 \, \text{MPa} + 2.176 \, \text{MPa} \] \[ \sigma_{total} = 179.946 \, \text{MPa} \]

Comparaison avec la Contrainte Maximale Admissible

  • Contrainte totale calculée, \(\sigma_{total} = 179.946 \, \text{MPa}\)
  • Contrainte maximale admissible, \(180 \, \text{MPa}\)

Conclusion:

La contrainte totale \(\sigma_{total} = 179.946 \, \text{MPa}\) est extrêmement proche de la limite admissible de \(180 \, \text{MPa}\).

Bien que théoriquement le cylindre puisse supporter la charge sans défaillance, la proximité de la contrainte admissible suggère qu’une réévaluation des facteurs de sécurité ou une modification de la conception pourrait être prudente pour assurer une fiabilité à long terme.

Contraintes Thermiques en Aérospatiale

D’autres exercices d’ingénierie mécanique:

Chers passionnés de génie civil,

Nous nous efforçons constamment d’améliorer la qualité et l’exactitude de nos exercices sur notre site. Si vous remarquez une erreur mathématique, ou si vous avez des retours à partager, n’hésitez pas à nous en informer. Votre aide est précieuse pour perfectionner nos ressources. Merci de contribuer à notre communauté !

Cordialement, EGC – Génie Civil

0 commentaires

Soumettre un commentaire

Votre adresse e-mail ne sera pas publiée. Les champs obligatoires sont indiqués avec *

Conservation de l’Élan lors d’une Collision

Conservation de l'Élan lors d'une Collision Comprendre la Conservation de l'Élan lors d'une Collision Une entreprise de transport teste la sécurité de ses véhicules en analysant les impacts lors des collisions. Pour ce test, une voiture de masse \(m_1\) se déplace à...

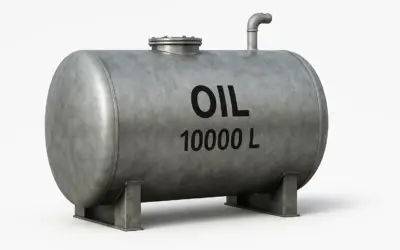

Calcul de la Masse d’un Réservoir Cylindrique

Calcul de la Masse d’un Réservoir Cylindrique Comprendre le Calcul de la Masse d’un Réservoir Cylindrique Un ingénieur doit concevoir un réservoir cylindrique pour stocker de l'huile. Le réservoir doit être fabriqué en acier et être capable de contenir jusqu'à 10000...

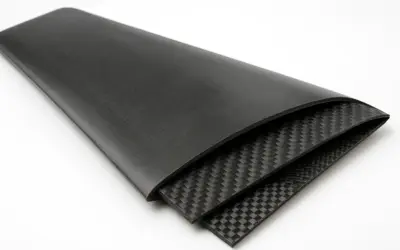

Contraintes sur un Panneau Composite Stratifié

Contraintes sur un Panneau Composite Stratifié Comprendre les Contraintes sur un Panneau Composite Stratifié Un panneau composite est utilisé dans la fabrication d'une aile d'avion. Le panneau est stratifié et comprend trois couches de fibres de carbone époxydiques...

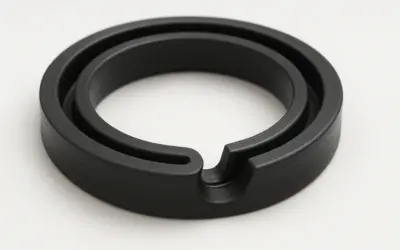

Analyse de Déformation d’un Joint Polymère

Analyse de Déformation d'un Joint Polymère Comprendre l'Analyse de Déformation d'un Joint Polymère Vous travaillez en tant qu'ingénieur dans une entreprise spécialisée dans la fabrication de pièces en polymère pour l'industrie automobile. Une des applications est la...

Calcul des dimensions d’une poutre

Calcul des dimensions d'une poutre Comprendre le Calcul des dimensions d'une poutre Vous êtes ingénieur en génie civil chargé de concevoir une section de poutre pour un nouveau pont. La poutre doit être capable de supporter des charges combinées résultant du trafic...

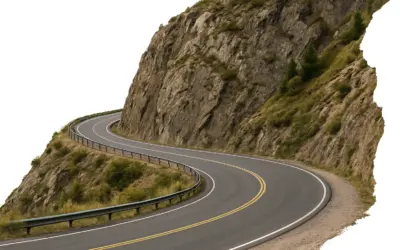

Mouvement Curviligne sur Route Inclinée
