Isolation Sonore d’un Mur
Comprendre l’Isolation Sonore d’un Mur
Vous êtes ingénieur acoustique et travaillez sur la conception d’un bâtiment écologique qui comprend des bureaux et des espaces résidentiels. L’objectif est de minimiser la transmission sonore entre les différents espaces tout en utilisant des matériaux durables et respectueux de l’environnement.
Pour comprendre l’Isolation Sonore d’un Mur Partagé, cliquez sur le lien.
Données

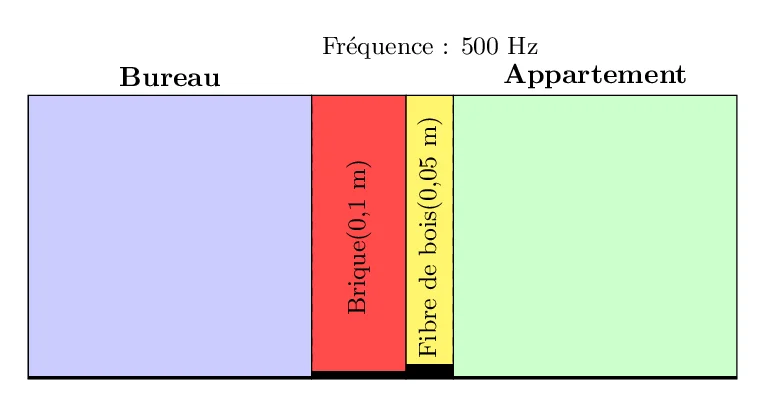

- Le bâtiment comprend un mur commun entre un bureau et un appartement résidentiel.
- Composition du mur :
- Couche externe : brique (densité 1800 kg/m³, épaisseur 0,1 m)
- Couche d’isolation : fibre de bois (densité 230 kg/m³, épaisseur 0,05 m)
- Fréquence du bruit à considérer : 500 Hz
Questions:
1. Calcul de la Masse Surfacique :
a. Calculez la masse surfacique pour la couche de briques.
b. Calculez la masse surfacique pour la couche d’isolant en fibre de bois.
2. Calcul de l’Indice d’Affaiblissement Sonore (R) :
a. Utilisez la formule \( R = 20 \log_{10} \left( \frac{m \cdot f}{120} \right) \) pour calculer R pour la couche de briques.
b. Calculez R pour la couche d’isolant en fibre de bois.
c. Estimez l’indice d’affaiblissement sonore total du mur.
3. Évaluation et Améliorations :
a. Comparez l’indice d’affaiblissement sonore obtenu avec les normes acoustiques pour les bâtiments résidentiels.
b. Proposez des modifications de conception ou de matériaux pour améliorer l’isolation sonore, en respectant les critères de durabilité.
Correction : Isolation Sonore d’un Mur
1. Calcul de la Masse Surfacique
1.a. Pour la couche de briques
La masse surfacique \( m \) (en kg/m²) d’un matériau est obtenue en multipliant sa densité \( \rho \) (en kg/m³) par son épaisseur \( e \) (en m).
Formule :
\[ m = \rho \times e \]
Données :
- Densité de la brique : \( \rho_{\text{brique}} = 1800\ \text{kg/m}^3 \)
- Épaisseur de la brique : \( e_{\text{brique}} = 0,1\ \text{m} \)
Calcul :
\[ m_{\text{brique}} = 1800 \times 0,1 \] \[ m_{\text{brique}} = 180\ \text{kg/m}^2 \]
1.b. Pour la couche d’isolant en fibre de bois
De la même manière, on calcule la masse surfacique pour l’isolant en multipliant sa densité par son épaisseur.
Formule :
\[ m = \rho \times e \]
Données :
- Densité de la fibre de bois : \( \rho_{\text{bois}} = 230\ \text{kg/m}^3 \)
- Épaisseur de la fibre de bois : \( e_{\text{bois}} = 0,05\ \text{m} \)
Calcul :
\[ m_{\text{bois}} = 230 \times 0,05 \] \[ m_{\text{bois}} = 11,5\ \text{kg/m}^2 \]
2. Calcul de l’Indice d’Affaiblissement Sonore (R)
La formule utilisée est :
\[ R = 20 \log_{10}\left(m \times \sqrt{f}\right) \]
où :
- \( m \) est la masse surfacique en kg/m²,
- \( f \) est la fréquence en Hz.
2.a. Pour la couche de briques
On utilise la masse surfacique calculée pour la brique et on remplace la fréquence.
Données :
- \( m_{\text{brique}} = 180\ \text{kg/m}^2 \)
- Fréquence : \( f = 500\ \text{Hz} \)
- Calcul de \( \sqrt{f} \) : \( \sqrt{500} \approx 22,36 \)
Calcul :
1. Calcul du produit :
\[ 180 \times 22,36 \approx 4024,93 \]
2. Calcul du logarithme décimal :
\[ \log_{10}(4024,93) \approx 3,604 \]
3. Multiplication par 20 :
\[ R_{\text{brique}} = 20 \times 3,604 \] \[ R_{\text{brique}} \approx 72,08\ \text{dB} \]
2.b. Pour la couche d’isolant en fibre de bois
On applique la même formule avec la masse surfacique de la fibre de bois.
Données :
- \( m_{\text{bois}} = 11,5\ \text{kg/m}^2 \)
- Fréquence : \( f = 500\ \text{Hz} \)
- \( \sqrt{500} \approx 22,36 \)
Calcul :
1. Calcul du produit :
\[ 11,5 \times 22,36 \approx 257,15 \]
2. Calcul du logarithme décimal :
\[ \log_{10}(257,15) \approx 2,410 \]
3. Multiplication par 20 :
\[ R_{\text{bois}} = 20 \times 2,410 \] \[ R_{\text{bois}} \approx 48,20\ \text{dB} \]
2.c. Estimation de l’Indice d’Affaiblissement Sonore Total du Mur
Pour une paroi multicouche, une approche simplifiée consiste à additionner les masses surfaciques des différentes couches pour obtenir une masse totale, puis d’appliquer la loi de la masse.
Attention : Cette méthode est une approximation et ne tient pas compte des éventuelles pertes ou des interactions complexes entre couches. En pratique, d’autres phénomènes (résonances, ponts acoustiques, etc.) peuvent modifier le résultat.
Formule :
\[ R_{\text{total}} = 20 \log_{10}\left((m_{\text{brique}} + m_{\text{bois}}) \times \sqrt{f}\right) \]
Données :
- Masse totale : \( m_{\text{total}} = 180 + 11,5 = 191,5\ \text{kg/m}^2 \)
- Fréquence : \( f = 500\ \text{Hz} \)
- \( \sqrt{500} \approx 22,36 \)
Calcul :
1. Calcul du produit :
\[ 191,5 \times 22,36 \approx 4281,72 \]
2. Calcul du logarithme décimal :
\[ \log_{10}(4281,72) \approx 3,631 \]
3. Multiplication par 20 :
\[ R_{\text{total}} = 20 \times 3,631 \] \[ R_{\text{total}} \approx 72,62\ \text{dB} \]
3. Évaluation et Améliorations
3.a. Comparaison avec les Normes Acoustiques
Les normes acoustiques pour les bâtiments résidentiels exigent généralement un indice d’affaiblissement sonore minimal pour assurer le confort acoustique.
- En règle générale, une valeur d’environ 50 à 55 dB est souvent considérée comme acceptable pour limiter la transmission du bruit entre espaces (ceci peut varier selon la réglementation locale et le type de bruit à contrôler).
- Dans notre calcul, le mur présente un indice total d’environ 72,62 dB, ce qui est supérieur aux exigences minimales et indique une bonne performance en termes d’isolation sonore.
3.b. Propositions de Modifications pour Améliorer l’Isolation Sonore
Même si l’indice global est satisfaisant, plusieurs pistes peuvent être envisagées pour optimiser davantage l’isolation, notamment en ce qui concerne les ponts acoustiques et la transmission par vibrations.
-
Propositions :
-
Utiliser une structure découpée ou résiliente :
Introduire une couche d’air ou un matériau résilient entre les couches peut réduire les transmissions par vibrations. -
Augmenter l’épaisseur ou améliorer les propriétés de l’isolant :
Utiliser un isolant à faible densité mais avec de meilleures propriétés d’absorption acoustique peut être envisagé. Une augmentation légère de l’épaisseur pourrait améliorer l’amortissement des hautes fréquences. -
Recourir à des matériaux composites durables :
L’intégration de matériaux écologiques ayant de bonnes performances acoustiques (par exemple, panneaux à base de chanvre ou de liège) peut renforcer l’isolation tout en respectant les critères de durabilité. -
Vérifier et traiter les ponts acoustiques :
Assurer une continuité dans l’isolation en évitant les connexions directes entre les deux côtés du mur afin d’éviter la transmission des vibrations. -
Mise en place de joints acoustiques :
L’ajout de joints ou de bandes d’étanchéité acoustiques aux points de contact (portes, fenêtres, etc.) contribuera à limiter les fuites sonores.
-
