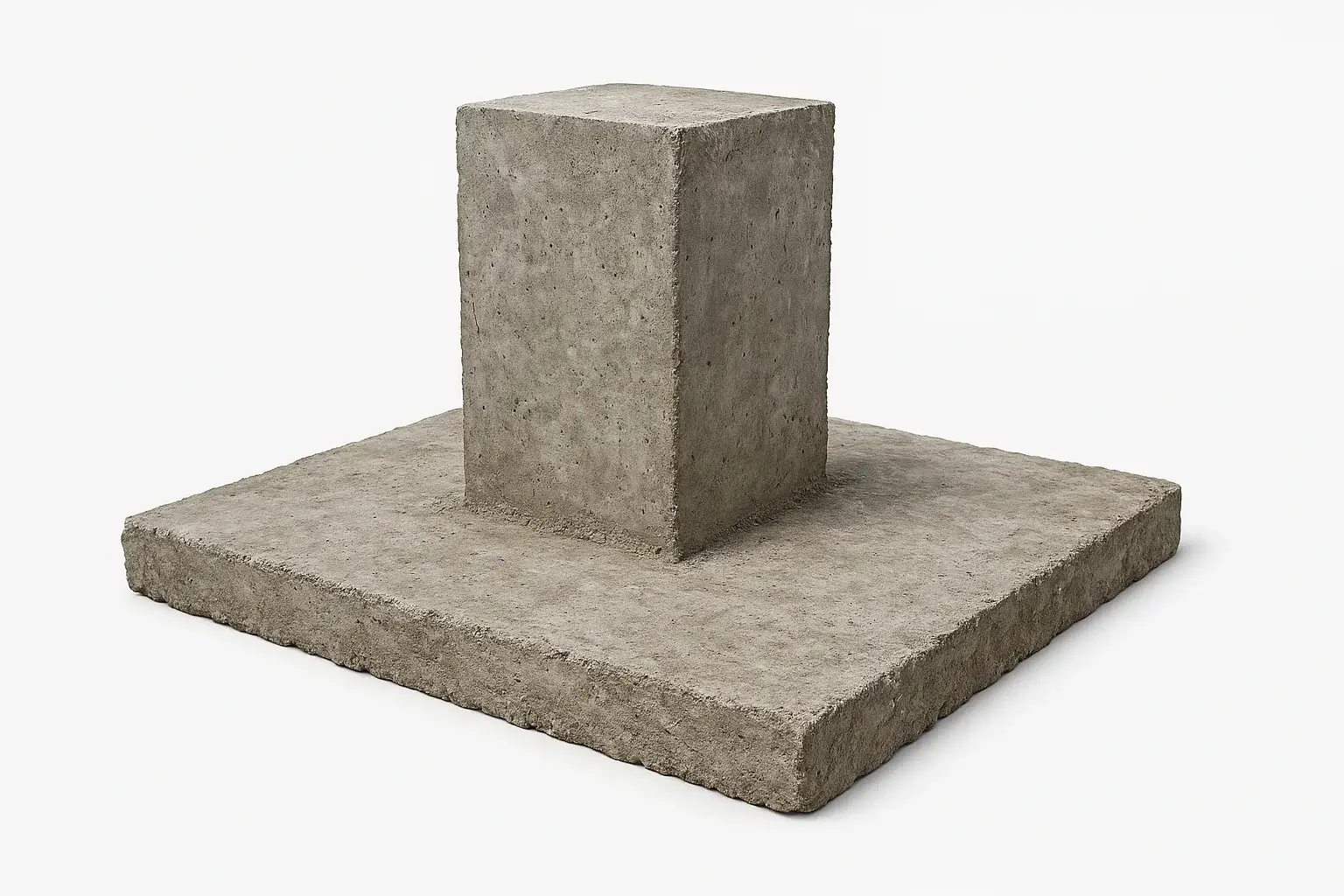

Ferraillage d’une Semelle Isolée
"Bonjour à l'équipe structure, nous avons une urgence absolue sur le chantier de la nouvelle résidence étudiante R+5. Le rapport géotechnique définitif vient de tomber à l'instant, et les hypothèses de portance du sol ont été révisées à la baisse ! Le coulage des fondations est prévu demain matin à 8h00 pétantes. Nous devons impérativement recalculer la semelle centrale S3 ce soir pour valider les commandes d'armatures."
- 📧 Expéditeur : M. Dubois, Directeur Technique de BTP Construction.
- ⏰ L'urgence : Le ferrailleur attend nos plans de détail d'armatures dans moins de 2 heures avant de lancer le façonnage.
- 🎯 L'attente : Je veux des dimensions optimisées, un ferraillage robuste par la méthode des bielles, et ZÉRO risque de tassement différentiel.
📝 Contexte de l'Étude & Enjeux
🌟 Le Contexte : Le projet porte sur la construction d'un immeuble résidentiel de 5 étages (R+5) avec un parking en sous-sol. La structure porteuse est constituée de dalles pleines reposant sur un réseau de poteaux en béton armé. Nous allons nous concentrer sur le poteau le plus sollicité de la structure (le poteau central P3), qui transmet des efforts colossaux directement à sa fondation : la semelle isolée S3. L'enjeu majeur est de garantir une parfaite diffusion de cette charge ponctuelle vers un sol dont la portance n'est pas exceptionnelle, tout en assurant l'intégrité de la semelle face aux contraintes de traction.
Pour avancer sereinement, voici les éléments fondamentaux que vous devez avoir à l'esprit. Gardez un œil attentif sur ces critères déterminants :
- 🏢Enjeu Principal :Garantir la stabilité de la semelle isolée rigide sous un poteau rectangulaire central fortement chargé.
- 📐Environnement :Le sol d'assise est composé de marnes et calcaires altérés. Une mauvaise répartition des pressions entraînerait des tassements différentiels fatals pour les dalles supérieures.
- 🎯L'objectif final :Déterminer une géométrie économique mais sécuritaire, et calculer la section d'aciers croisés en partie basse pour empêcher la rupture par flexion.
- 💡L'astuce de l'ingénieur :Gardez toujours en tête le schéma de transmission des efforts en bielles de compression diagonales à l'intérieur du béton ! Cela vous guidera dans tous vos calculs. 🖍️
Enfilez votre casque de chantier et prenez votre calculatrice ! En tant qu'ingénieur structure responsable du lot gros œuvre, vous êtes aux commandes. Vous allez devoir transformer un effort de compression pur descendant du poteau en un plan de ferraillage détaillé et prêt pour exécution. Pas le droit à l'erreur.
- 🏗️ Le grand défi : Trouver le parfait équilibre entre une surface de contact suffisante pour ne pas poinçonner le sol, et une hauteur de semelle garantissant sa rigidité.
- 📐 Votre rôle : Dimensionner géométriquement la semelle S3, calculer le ferraillage par la méthode des bielles (Eurocode 2), et vérifier les conditions d'ancrage des aciers.
- ✅Note de calculs justifiée pour les dimensions en plan \( A \) et \( B \), ainsi que la hauteur totale de la semelle \( h \).
- ✅Détermination de la section d'aciers croisés (\( A_{\text{sx}} \) et \( A_{\text{sy}} \)) et vérification des ancrages droits.
Il y a 5 minutes, le bureau de contrôle a appelé. Suite à de fortes pluies récentes, les caractéristiques du sol ont été légèrement dégradées. La contrainte admissible du sol a chuté !
- 😱 Le problème inattendu : La portance du sol n'est plus que de 0.25 MPa au lieu des 0.30 MPa espérés initialement.
- ⚡ Conséquence immédiate : La surface de contact avec le sol doit être augmentée sous peine de voir le bâtiment s'enfoncer. Tous les calculs préliminaires sont à la poubelle !
Voici l'ensemble des paramètres fournis par l'architecte, le géotechnicien et l'Eurocode pour mener à bien votre mission d'ingénierie structurale.
📚 Formulaire & Aide-Mémoire (À consulter en cas de besoin)
Retrouvez ici les formules principales pour cet exercice. Ne les apprenez pas par cœur, comprenez comment les appliquer !
- Combinaisons d'Actions\( N_{\text{ed}} = 1.35 \cdot N_{\text{G}} + 1.5 \cdot N_{\text{Q}} \)
- Contrainte du sol (Semelle Carrée)\( A \ge \sqrt{\frac{N_{\text{eq}}}{\sigma_{\text{sol}}}} \)
- Condition de Rigidité (Hauteur utile)\( d \ge \frac{A - a}{4} \)
- Méthode des Bielles (Section d'acier)\( A_{\text{sx}} = \frac{N_{\text{ed}} \cdot (A - a)}{8 \cdot d \cdot f_{\text{yd}}} \)
🏗️ PROPRIÉTÉS DU SYSTÈME / DES MATÉRIAUX
| Symbole | Description | Valeur | Unité |
|---|---|---|---|
| \( f_{\text{ck}} \) | Résistance caractéristique du béton en compression (C25/30) 📜 EC2 | 25 | MPa |
| \( f_{\text{yk}} \) | Limite d'élasticité garantie de l'acier (B500B) | 500 | MPa |
| \( \sigma_{\text{sol}} \) | Contrainte admissible du sol à l'ELS (Rapport géotechnique) | 0.25 | MPa |
- Section Carrée : \( a = b = \mathbf{0.40} \text{ m} \)
⬇️ CONTRAINTES, SOLLICITATIONS ET ACTIONS
| Symbole | Description | Valeur | Unité |
|---|---|---|---|
| \( N_{\text{G}} \) | Effort Normal Permanent (Poids propre R+5) | 850 | kN |
| \( N_{\text{Q}} \) | Effort Normal d'Exploitation (Surcharges) | 350 | kN |
- Enrobage nominal : \( c = \mathbf{5} \text{ cm} \) (Couche de propreté coulée au fond)
- Poids de la semelle : Le poids propre de la fondation doit être itéré lors de la vérification de portance (Niveau Master).
📊 Extraits de Normes & Coefficients Partiels (Eurocode 2)
Servez-vous de ces extraits pour extraire les coefficients de sécurité de conception.
📌 Coefficients Partiels de Sécurité sur les Matériaux (ELU)| Classe / Catégorie | Coefficient ou Valeur |
|---|---|
| Béton (Situations durables/transitoires) | \( \gamma_{\text{c}} = 1.50 \) |
| Acier d'armature | \( \gamma_{\text{s}} = 1.15 \) |
3. Méthodologie de Résolution & Travail Demandé
Afin d'assurer un dimensionnement sécuritaire et conforme aux standards de l'Eurocode, nous procéderons selon les étapes méthodiques détaillées ci-dessous.
Question 1 : Dimensionnement en plan de la semelle (A, B)
Sachant que le poteau de section carrée repose sur une semelle que nous choisirons carrée (\( A = B \)), déterminez l'effort agissant à l'État Limite de Service (ELS), puis calculez la dimension minimale en plan \( A \) de la fondation pour satisfaire la condition de portance du sol. Arrondissez le résultat obtenu au multiple de 5 cm supérieur.
💡 Besoin d'un indice ? (Niveau 1)
Rappelez-vous que la portance du sol (tassement) se vérifie généralement à l'État Limite de Service (ELS). L'effort normal ELS est la simple somme de G et Q, sans majoration.
🔑 Toujours bloqué ? (Indice Niveau 2)
La contrainte sur le sol est \( \sigma = \frac{N_{\text{eq}}}{A^2} \). Isolez A dans la formule en sachant que \( \sigma \) doit être inférieur ou égal à \( 0.25 \text{ MPa} \). Attention à la cohérence des unités (MN et mètres) ! N'oubliez pas l'itération pour le poids propre.
Question 2 : Détermination de la hauteur (h, d)
En appliquant la condition empirique de rigidité de l'Eurocode 2, calculez la hauteur utile minimale \( d \) de la semelle. Déduisez-en la hauteur totale \( h \), en prenant en compte un enrobage nominal des armatures de 5 cm. Arrondissez \( h \) au multiple de 5 cm supérieur, puis recalculez le \( d \) définitif.
💡 Besoin d'un indice ? (Niveau 1)
La condition de rigidité relie le débord de la semelle par rapport au poteau à sa hauteur utile. La formule est dans votre aide-mémoire !
🔑 Toujours bloqué ? (Indice Niveau 2)
Appliquez \( d \ge \frac{A - a}{4} \). Une fois \( d \) trouvé, ajoutez l'enrobage \( c = 5 \text{ cm} \) pour obtenir \( h \). Arrondissez \( h \), puis retirez 5 cm pour avoir le \( d \) réel que l'on utilisera par la suite.
Question 3 : Ferraillage de la semelle (Méthode des Bielles)
À l'aide de la méthode des bielles, déterminez les sections d'armatures nécessaires dans les directions X et Y (\( A_{\text{sx}} \) et \( A_{\text{sy}} \)). Vous devrez d'abord calculer la charge ultime à l'ELU (\( N_{\text{ed}} \)) ainsi que la limite d'élasticité de calcul de l'acier (\( f_{\text{yd}} \)).
💡 Besoin d'un indice ? (Niveau 1)
N'oubliez pas que le ferraillage (résistance structurelle) se calcule à l'État Limite Ultime (ELU), avec les coefficients de majoration des charges.
🔑 Toujours bloqué ? (Indice Niveau 2)
1. Calculez \( N_{\text{ed}} = 1.35 G + 1.5 Q \).
2. Calculez \( f_{\text{yd}} = \frac{f_{\text{yk}}}{\gamma_{\text{s}}} \).
3. Appliquez la formule \( A_{\text{s}} = \frac{N_{\text{ed}} \cdot (A - a)}{8 \cdot d \cdot f_{\text{yd}}} \). Attention aux unités ! Un effort en MN donnera une section en m².
Question 4 (Finale) : Condition d'ancrage
💡 Besoin d'un indice ? (Niveau 1)
Calculez l'espace physique dont vous disposez depuis le nu du poteau jusqu'au bord de la semelle. Comparez-le grossièrement à la longueur d'ancrage typique d'une grosse barre d'armature.
🔑 Toujours bloqué ? (Indice Niveau 2)
Le débord est \( \frac{A - a}{2} \). S'il est suffisant pour loger \( l_{\text{s}} \), vous pouvez laisser les barres droites. Sinon, il FAUT courber les extrémités en crochets.
Sas de Préparation
Avant de consulter la correction détaillée, assurez-vous d'avoir pris le temps de chercher. La vraie progression se trouve dans la réflexion, pas dans la lecture passive !
Ferraillage d’une Semelle Isolée
"Face à un sol dégradé, mon principal ennemi est la pression. La charge descendante est énorme et la résistance du sol est faible. Je dois concevoir une 'raquette à neige' en béton pour empêcher le poteau de s'enfoncer. Il faut que je trouve l'aire minimale de contact qui garantisse que la pression reste inférieure à ce que le sol peut supporter."
- 🔎 Observation : La contrainte du sol a chuté à 0.25 MPa. C'est une valeur assez contraignante pour un bâtiment R+5.
- 🤔 Analyse du risque : Si la semelle est trop petite, on dépasse la portance du sol, provoquant un poinçonnement géotechnique et des tassements irrémédiables.
- ✅ Choix stratégique : Je vais déterminer l'effort à l'ELS (représentatif des charges courantes réelles) pour dimensionner l'empreinte géométrique de base, puis je ferai impérativement une vérification itérative du poids propre de la semelle (rigueur ingénieur).
- 💡 Alternative : J'aurais pu estimer le poids de la semelle d'emblée à 5% de la charge, mais un calcul itératif exact est plus précis.
- 🎯 Objectif visé : Trouver la longueur finale du côté \( A \) de ma semelle carrée, capable de porter le R+5 ET son propre poids.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( N_{\text{G}} \) = 850 kN(Charge permanente)
- 🔸\( N_{\text{Q}} \) = 350 kN(Charge d'exploitation)
- 🔸\( \sigma_{\text{sol}} \) = 0.25 MPa(Portance du sol modifiée)
- 🔸\( a \) = 0.40 m(Largeur du poteau)
- 🔸\( \rho_{\text{beton}} \) = 25 kN/m³(Poids volumique béton)
En génie civil, la vérification de l'interaction sol-structure (tassement, enfoncement) s'effectue quasi-exclusivement aux États Limites de Service (ELS). Les combinaisons ELU sont réservées à la résistance des matériaux eux-mêmes (le béton ou l'acier se brisent-ils ?). Ici, on s'intéresse à une situation en service continu.
Voici le socle mathématique qui régit notre dimensionnement géométrique.
Effort Normal ELS (\( N_{\text{eq}} \)) :Permet de sommer l'ensemble des efforts descendants non majorés.
Car le géotechnicien nous fournit une portance \( \sigma_{\text{sol}} \) calculée pour des conditions de service réelles. Nous devons donc comparer des pommes avec des pommes !
- \( N_{\text{eq}} \) : Effort normal équivalent à l'ELS, unité : kN ou MN
- \( N_{\text{G}} \) : Charges permanentes (Poids propre), unité : kN ou MN
- \( N_{\text{Q}} \) : Charges d'exploitation variables, unité : kN ou MN
Détermine la limite géométrique en deçà de laquelle la fondation poinçonne.
Elle découle directement de la relation de base des pressions \( P = F / S \). Pour une base carrée, la surface \( S \) est égale à \( A^2 \).
- \( A \) : Longueur du côté de la semelle carrée, unité : m
- \( N_{\text{eq}} \) : Charge descendante, unité : MN
- \( \sigma_{\text{sol}} \) : Portance du sol, unité : MPa (MN/m²)
"Beaucoup d'étudiants font l'erreur d'utiliser la combinaison de charges ELU ou de totalement oublier le propre poids de la semelle..."
- L'erreur : Dimensionner à l'ELS en oubliant que la semelle elle-même pèse plusieurs tonnes.
- La bonne méthode : Toujours utiliser la combinaison ELS (G + Q) pour les calculs de sol, faire un premier calcul, puis valider a posteriori si le poids de ce bloc de béton ne dépasse pas la capacité résiduelle du sol.
- L'astuce de pro : Mettez un post-it géant sur votre écran : SOL = ELS (avec poids propre !), BÉTON = ELU (sans poids propre en flexion !).
- L'impact direct : Oublier le poids propre sur un sol faiblement portant de 0.25 MPa vous conduit à concevoir une semelle qui s'enfoncera inexorablement.
Exécution de la Note de Calculs
- \( N_{\text{G}} \), \( N_{\text{Q}} \) : conversion de kN vers MN (Méga-Newton) pour être homogène avec les MPa ! Sachant que \( 1 \text{ MPa} = 1 \text{ MN/m}^2 \).
- Donc : \( 850 \text{ kN} = 0.85 \text{ MN} \) et \( 350 \text{ kN} = 0.35 \text{ MN} \).
Nous sommes maintenant prêts à appliquer nos formules théoriques en effectuant une substitution rigoureuse en deux temps. On attaque ! 📐
1. Résolution Numérique de BaseCalcul de l'effort équivalent provisoire (ELS)Pourquoi fait-on ce calcul ? Pour avoir un premier ordre de grandeur de la fondation sans son propre poids.
On additionne simplement les composantes du bâtiment, en veillant aux unités.
- ⚙️ Substitution : Injection de G = 850 kN et Q = 350 kN.
- 🎯 Finalité : Obtenir le numérateur provisoire.
Le calcul basique nous orienterait vers une semelle de 2.20 m.
- ✅ Ordre de grandeur : 2.20 m est massif. Mais attention, un bloc de béton de \( 2.20 \times 2.20 \times 0.50 \) (hauteur estimée) pèse lourd.
- 🏗️ Impact sur la suite : En ingénierie de précision (niveau Master), ce premier jet n'est pas suffisant. On itère.
Pourquoi fait-on ce calcul ? Pour valider si ce poids supplémentaire ne crée pas de poinçonnement destructeur.
On évalue le poids propre \( P_{\text{semelle}} \) en supposant un bloc de 2.20 m et de hauteur 0.50 m. On l'ajoute à la charge, et on recalcule la limite.
- ⚙️ Substitution : Densité béton = \( 25 \text{ kN/m}^3 = 0.025 \text{ MN/m}^3 \).
- 🎯 Finalité : Valider le coffrage final sécuritaire de notre fondation.
Le calcul strict itéré donne 2.245 m.
- ✅ Cohérence : L'ajout des 6 tonnes de béton propre repousse la limite au-delà des 2.20 m initialement prévus ! C'est le piège classique.
- 🏗️ Impact sur la suite : Pour garantir la stabilité, on arrondit au multiple supérieur constructible, soit 2.30 m.
💡 Remarque pédagogique : Cet exemple illustre la différence entre un exercice d'école (qui néglige le poids propre) et un calcul réel de bureau d'études. Ne prenez jamais le sol à la légère.
"Ouf ! Le dimensionnement géométrique de base est sécurisé, mais ça implique un changement majeur pour les équipes sur place ce soir."
- 🏗️ Conséquence pratique : Les dimensions d'excavation (les trous de fouille) prévues initialement par les terrassiers doivent être élargies dès maintenant.
- 👷 Action corrective : "Allô, le chef de chantier ? Reprenez le traçage au cordeau, on passe sur des carrés de 2m30 !"
- 📅 Délai : Un léger retard d'une heure sur le terrassement est à prévoir, mais le coulage est maintenu pour 8h.
- 💰 Coût : L'augmentation du volume de béton déversé impactera légèrement le devis final.
- 🤝 Communication : Le géotechnicien doit recevoir la note de calcul validée pour clore le dossier.
L'ingénieur curieux ne s'arrête jamais au premier chiffre. Analysons l'impact des aléas du projet.
- 🔄 Modification : Et si le sol n'avait pas été dégradé par la pluie et était resté à \( \sigma_{\text{sol}} = 0.30 \text{ MPa} \) ?
- 📈 Nouvel Impact : La surface \( A^2 \) nécessaire aurait été \( 1.20 / 0.30 = 4.0 \text{ m}^2 \), soit une longueur de côté \( A = \sqrt{4} = 2.00 \text{ m} \).
- 💡 Conclusion : La baisse de portance due aux intempéries nous a obligés à élargir le coffrage de 30 centimètres sur chaque face !
- 📐 Bénéfice/Risque : Cet ajustement de 30 cm est ce qui sépare un bâtiment stable d'un immeuble qui se fissure en six mois.
- 🔮 Perspective : Si la fondation avait été située en limite de propriété bloquant le débordement, il aurait fallu opter pour une semelle excentrée ou rectangulaire (\( A \neq B \)).
"Maintenant que la surface au sol est figée à 2.30m, je dois m'attaquer à l'épaisseur de mon bloc de béton. Si je fais une semelle trop fine (comme une crêpe), les bords vont se soulever sous l'effet de la réaction du sol, et le poteau va passer à travers par poinçonnement. Je dois garantir un comportement de massif rigide pour que les efforts descendent joliment à 45 degrés (les fameuses bielles) de la base du poteau jusqu'au sol."
- 🔎 Observation : Le débord de la semelle par rapport au poteau est important (\( (2.30 - 0.40)/2 = 0.95 \text{ m} \) de chaque côté).
- 🤔 Analyse du risque : Une épaisseur insuffisante entraînerait de fortes contraintes de cisaillement et de flexion, invalidant la méthode simple des bielles.
- ✅ Choix stratégique : Je vais imposer la condition géométrique empirique de l'Eurocode 2 qui garantit cette rigidité sans faire de calcul complexe par éléments finis.
- 💡 Alternative : Concevoir une semelle "souple", mais cela imposerait un ferraillage beaucoup plus dense et complexe. Je préfère mettre un peu plus de béton !
- 🎯 Objectif visé : Trouver \( d \) (hauteur utile) puis en déduire \( h \) (hauteur totale du coffrage).
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( A \) = 2.30 m(Largeur de la semelle recalculée en Q1)
- 🔸\( a \) = 0.40 m(Largeur du poteau)
- 🔸\( c \) = 5 cm(Enrobage nominal)
La transmission des charges d'un poteau étroit vers une fondation large ne se fait pas de manière uniforme si la fondation est molle. Pour pouvoir admettre une répartition uniforme des pressions sous la semelle, la norme exige que celle-ci soit classée comme "rigide".
La méthode des bielles repose sur la vérification stricte de ces deux relations géométriques.
Condition de Semelle Rigide :Fixe la limite inférieure de l'épaisseur de la fondation.
Elle garantit géométriquement que l'angle de la bielle de compression intérieure sera suffisamment raide pour ne pas éclater le béton sous l'effort tranchant, empêchant la semelle de fléchir comme une vulgaire planche en bois.
- \( d \) : Hauteur utile (position des aciers), unité : m
- \( A \) : Longueur du côté de la semelle, unité : m
- \( a \) : Longueur du côté du poteau, unité : m
Fait le lien entre le calcul théorique et la réalité du chantier.
Parce que sur le terrain, on ne pose jamais les aciers directement dans la boue ! Il faut une épaisseur de béton sous les barres pour les enrober parfaitement et éviter la corrosion.
- \( h \) : Hauteur totale, unité : m
- \( d \) : Hauteur utile, unité : m
- \( c \) : Enrobage, unité : m
"Beaucoup d'étudiants confondent \( h \) et \( d \) lors du calcul du ferraillage qui suit..."
- L'erreur : Mettre la valeur totale \( h \) dans la formule de ferraillage (Q3) au lieu de la hauteur utile \( d \).
- La bonne méthode : Dessinez systématiquement une coupe. Visualisez la nappe d'aciers posée sur des cales en plastique de 5 cm d'épaisseur au fond de la fosse. Le bras de levier résistant s'arrête à ces aciers !
- L'astuce de pro : Prenez l'habitude de calculer et figer \( h \) sur un multiple de 5 cm d'abord, puis de faire l'opération inverse \( d = h - c \) pour obtenir la valeur DEFINITIVE à utiliser pour les armatures.
- Le moyen mnémotechnique : "Le \( h \) c'est pour l'Homme de chantier (le coffrage), le \( d \) c'est pour le Dimensionnement (l'acier)."
- L'impact direct : Si vous confondez les deux, vous allez sous-estimer la quantité d'acier nécessaire (car vous simulerez un bras de levier plus grand qu'en réalité). Danger d'effondrement par traction !
Exécution de la Note de Calculs
- \( c \) : conversion de l'enrobage nominal de 5 cm vers les mètres.
- Donc : \( c = 0.05 \text{ m} \).
Le cadre théorique est verrouillé, sortons la calculatrice pour figer l'épaisseur du coffrage ! 📐
1. Résolution NumériqueCalcul de la Hauteur Utile Minimale (\( d \))Pourquoi fait-on ce calcul ? Pour trouver la profondeur minimale à laquelle placer nos armatures afin que la semelle soit mécaniquement rigide.
On applique la règle géométrique stricte de la méthode des bielles.
- ⚙️ Substitution : \( A = 2.30 \text{ m} \) et \( a = 0.40 \text{ m} \).
- 📐 Piège évité : Attention aux priorités opératoires : on fait d'abord la soustraction au numérateur.
- 🎯 Finalité : Obtenir le \( d \) minimal imposé par la norme.
47.5 centimètres séparent le sommet de la fondation de la nappe d'armatures.
- ✅ Ordre de grandeur : Typiquement, les semelles isolées font entre 40 et 80 cm d'épaisseur. Le résultat est parfaitement cohérent.
- 🏗️ Impact sur la suite : Il faut impérativement y ajouter le béton sous les barres pour trouver l'épaisseur du bloc à creuser.
💡 Remarque pédagogique : Observez comme le débord \( (A-a)/2 \) vaut ici \( 0.95 \text{ m} \). La règle revient à dire que \( d \) doit valoir la moitié du débord, forçant géométriquement la bielle de béton à s'incliner sous un angle sécuritaire vis-à-vis du cisaillement.
Calcul de la Hauteur Totale (\( h \))Pourquoi fait-on ce calcul ? Pour transmettre les cotes exactes de coulage à l'entreprise de gros œuvre.
On intègre l'enrobage pour protéger le futur ferraillage.
- ⚙️ Substitution : \( d_{\text{min}} = 0.475 \text{ m} \) et \( c = 0.05 \text{ m} \).
- 📋 Hypothèse validée : On valide que 5 cm suffisent pour un fond de fouille, à condition d'avoir préalablement coulé un béton de propreté mince.
- 🎯 Finalité : Figer la dimension \( h \) de la fondation S3.
L'épaisseur totale théorique de 52.5 cm n'est pas pratique pour un chantier.
- ✅ Ordre de grandeur : 55 cm est facile à coffrer et facile à vérifier au mètre ruban par le chef de chantier.
- 🏗️ Impact sur la suite : L'usage veut que l'on fige le coffrage à \( h = 0.55 \text{ m} \) par praticité. Puis, **très important**, on recalcule \( d_{\text{reel}} = 0.55 \text{ m} - 0.05 \text{ m} = 0.50 \text{ m} \) pour la méthode des bielles !
💡 Remarque pédagogique : Ne conservez jamais le \( d_{\text{min}} \) de 0.475m pour le calcul de l'acier si vous construisez un bloc de 55cm. La hauteur physique utile qui travaillera sera bien de 0.50m !
"Les dimensions du moule en bois sont maintenant 100% connues : un bloc de 2.30 m x 2.30 m, pour 0.55 m de haut. Je peux appeler le fournisseur de béton."
- 🏗️ Conséquence pratique : Le volume exact de béton de cette seule semelle sera de \( 2.30 \times 2.30 \times 0.55 \approx 2.91 \text{ m}^3 \), soit quasiment la moitié d'une toupie de camion-malaxeur entier !
- 👷 Action corrective : Les terrassiers devront descendre la fouille de 55 cm.
- 📅 Délai : On est dans les temps. La géométrie est réglée.
- 💰 Coût : C'est un volume de béton important, mais c'est le prix de la sécurité pour compenser la faiblesse du sol.
- 🤝 Communication : Transmission de l'élévation (\( h = 55 \text{ cm} \)) au chef de chantier pour qu'il prépare ses planches de coffrage périphérique.
L'ingénieur d'excellence envisage toujours les autres scénarios de conception. Et si l'épaisseur imposée par les calculs était trop contraignante pour l'architecture ?
- 🔄 Modification : Que se passerait-il si l'architecte limitait arbitrairement la hauteur de la semelle à \( h = 30 \text{ cm} \) à cause de la présence d'une nappe phréatique juste en dessous ?
- 📈 Nouvel Impact : Avec \( h = 30 \text{ cm} \), la condition géométrique \( d \ge \frac{A - a}{4} \) ne serait plus respectée. La semelle deviendrait officiellement une fondation SOUPLE.
- 💡 Conclusion : On ne pourrait plus utiliser la méthode simplifiée des bielles pour le ferraillage ! Il faudrait mobiliser la théorie des plaques élastiques et surtout vérifier le cisaillement (poinçonnement).
- 📐 Bénéfice/Risque : Réduire la hauteur économise du béton, mais demande infiniment plus d'acier (y compris un ferraillage transversal vertical extrêmement pénible à façonner). Le choix d'une semelle rigide est le choix du bon sens économique !
"La boîte en béton est prête, mais le béton seul est incapable de résister aux forces d'étirement. L'effort vertical du poteau s'évase à 45 degrés dans la semelle. En poussant vers l'extérieur, cela crée une immense force de traction à la base de la fondation, comme un grand écart forcé. Je dois placer un treillis d'acier croisé (le ferraillage) tout en bas pour 'retenir' les bords de la semelle ensemble et éviter qu'elle ne se fende en deux."
- 🔎 Observation : Le ferraillage sert à garantir la résistance interne du matériau, nous basculons donc dans le domaine de l'ELU (État Limite Ultime).
- 🤔 Analyse du risque : Une section d'acier sous-estimée entraînerait une rupture brutale (non ductile) de la semelle par fissuration centrale, faisant s'effondrer le poteau.
- ✅ Choix stratégique : Étant donné que nous avons validé la condition de rigidité (Q2), je suis autorisé à utiliser la très élégante et rapide Méthode des Bielles de l'Eurocode 2.
- 💡 Alternative : Utiliser la théorie de la flexion (calcul du moment M en considérant la semelle comme une console encastrée sous le poteau). C'est plus lourd et les bielles sont plus intuitives ici !
- 🎯 Objectif visé : Trouver la section d'acier en centimètres carrés (\( \text{cm}^2 \)) selon l'axe X et l'axe Y.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( N_{\text{G}} \) = 0.85 MN(Charge permanente convertie)
- 🔸\( N_{\text{Q}} \) = 0.35 MN(Charge d'exploitation convertie)
- 🔸\( A \) et \( a \) = 2.30 m et 0.40 m(Dimensions géométriques de l'axe X)
- 🔸\( d_{\text{reel}} \) = 0.50 m(Hauteur utile résistante réelle validée)
- 🔸\( f_{\text{yk}} \) = 500 MPa(Limite d'élasticité de l'acier)
La "Méthode des Bielles" est un modèle mécanique simplifié extraordinairement ingénieux. Plutôt que d'étudier la flexion complexe d'une plaque 3D, on modélise le flux d'efforts à l'intérieur du béton comme une structure en treillis (des barres obliques virtuelles).
L'évaluation de la quantité d'acier requiert ces trois équations en chaîne.
Effort Normal Ultime (\( N_{\text{ed}} \)) :Charge de dimensionnement incluant les marges de sécurité requises par l'Eurocode.
Parce qu'on ne calcule jamais l'acier de structure sur des charges moyennes. On le calcule pour qu'il résiste au "pire jour de l'existence du bâtiment".
- \( N_{\text{ed}} \) : Effort normal de calcul à l'ELU, unité : MN
- \( N_{\text{G}} \) : Charges permanentes, unité : MN
- \( N_{\text{Q}} \) : Charges d'exploitation, unité : MN
Capacité de traction bridée sécuritaire de l'armature.
L'acier est vendu pour 500 MPa de résistance. Mais l'ingénieur retire 15% de cette capacité pour se prémunir des défauts métallurgiques ou de diamètre de l'usine.
- \( f_{\text{yd}} \) : Limite d'élasticité de calcul, unité : MPa
- \( f_{\text{yk}} \) : Limite d'élasticité caractéristique (nominale), unité : MPa
- \( \gamma_{\text{s}} \) : Coefficient partiel de sécurité pour l'acier (1.15)
La formule reine pour les semelles isolées rigides.
Elle résume l'équilibre statique du treillis virtuel. L'effort tranchant dans le nœud inférieur dépend de l'inclinaison de la bielle (liée à \( d \)) et de son écartement (lié à \( A - a \)).
- \( A_{\text{sx}} \) : Section d'acier parallèle au côté A, unité : m²
- \( N_{\text{ed}} \) : Effort ultime, unité : MN
- \( (A - a) \) : Débordement, unité : m
- \( d \) : Hauteur utile (levier), unité : m
- \( f_{\text{yd}} \) : Résistance acier, unité : MPa (MN/m²)
"Beaucoup d'étudiants font l'erreur d'utiliser la mauvaise hauteur \( h \) au lieu de la hauteur \( d \), ou d'oublier de recalculer un effort à l'ELU..."
- L'erreur : Reprendre machinalement l'effort \( N_{\text{eq}} = 1.20 \text{ MN} \) de la question géotechnique, ce qui conduit à sous-dimensionner les aciers d'environ 40%. Autre erreur grossière : inclure le poids propre de la semelle dans le \( N_{\text{ed}} \) de flexion.
- La bonne méthode : Tracez une ligne rouge mentale ! Fini le sol (ELS). On passe dans le béton/acier : on recommence à zéro en calculant un effort \( N_{\text{ed}} \) ELU à partir du nu du poteau.
- L'astuce de pro : Le poids propre de la semelle s'annule exactement avec la réaction uniforme du sol qu'il génère. Il ne crée donc **aucune flexion** dans la fondation. On conserve uniquement le \( N_{\text{ed}} \) descendant du poteau !
- Le moyen mnémotechnique : "L'Acier Aime les Centimètres (cm²)".
- L'impact direct : Fournir au ferrailleur un plan avec "0.0019" inscrit dessus est le meilleur moyen de se faire renvoyer du chantier pour incompétence notoire. N'oubliez pas la conversion !
Exécution de la Note de Calculs
- \( N_{\text{G}} = 0.85 \text{ MN} \) et \( N_{\text{Q}} = 0.35 \text{ MN} \) (Déjà fait, très bien).
- La formule nous donnera un résultat en m². Nous appliquerons un facteur \( \times 10^{4} \) en fin de calcul pour passer en cm².
Procédons au calcul du ferraillage final en appliquant strictement nos étapes. 📐
1. Résolution NumériqueÉvaluation de la charge Ultime (ELU)Pourquoi fait-on ce calcul ? Pour connaître la force destructrice majorée maximale agissant sur le centre de la semelle.
On applique les coefficients de pondération 1.35 et 1.5 respectifs aux charges permanentes et variables du poteau.
- ⚙️ Substitution : \( N_{\text{G}} = 0.85 \text{ MN} \) et \( N_{\text{Q}} = 0.35 \text{ MN} \).
- 📐 Piège évité : Ne pas confondre les coefficients ! Le plus gros (1.5) va toujours avec l'imprévu (la charge variable Q). On exclut sciemment le poids propre de la semelle calculé en Q1.
- 🎯 Finalité : Avoir le paramètre de force pure pour dimensionner l'acier en traction.
On passe de 1.20 MN (à l'ELS) à 1.67 MN (à l'ELU).
- ✅ Ordre de grandeur : Cela représente une majoration globale de l'ordre de 40%, ce qui est conforme au gap habituel ELS/ELU en bâtiment standard.
- 🏗️ Impact sur la suite : Cette force colossale (167 tonnes) est notre nouveau point de départ pour dimensionner le métal.
💡 Remarque pédagogique : Vous comprenez maintenant pourquoi mélanger ELU et ELS est dramatique en ingénierie : l'écart d'efforts est massif.
Calcul des Armatures (\( A_{\text{sx}} \))Pourquoi fait-on ce calcul ? Pour connaître le nombre de centimètres carrés de métal à glisser au fond de la semelle.
Nous évaluons d'abord la contrainte de l'acier \( f_{\text{yd}} \), puis la formule des bielles avec la nouvelle géométrie validée (\( A = 2.30 \text{ m} \)).
- ⚙️ Substitution : \( f_{\text{yd}} = 500 / 1.15 = 434.78 \text{ MPa} \).
- ⚙️ Substitution (Bielles) : \( N_{\text{ed}} = 1.6725 \text{ MN} \), \( A = 2.30 \text{ m} \), \( a = 0.40 \text{ m} \), \( d = 0.50 \text{ m} \).
- 🎯 Finalité : Valider la nappe d'aciers inférieure.
Nous obtenons 0.001827 m² pour la direction X.
- ✅ Ordre de grandeur : Passons immédiatement en centimètres carrés ! \( 0.001827 \text{ m}^2 \times 10^4 = 18.27 \text{ cm}^2 \). C'est une section tout à fait raisonnable pour une semelle massive.
- 🔍 Cohérence : Puisque notre poteau est carré (\( a=b \)) et notre semelle carrée (\( A=B \)), la grille d'efforts est parfaitement symétrique. L'effort dans l'autre sens sera strictement identique.
- 🏗️ Impact sur la suite : On posera donc \( A_{\text{sy}} = A_{\text{sx}} = 18.27 \text{ cm}^2 \).
💡 Remarque pédagogique : Observez bien ! Le fait d'avoir élargi la semelle à 2.30m a augmenté le débordement, mais le fait d'avoir épaissi la semelle à \( d = 0.50 \text{m} \) a compensé en offrant un plus grand bras de levier. L'acier n'augmente pas forcément si l'on met assez de béton ! Sur le chantier réel, on disposera par exemple 10 barres de HA16 (\( 20.10 \text{ cm}^2 \)) pour couvrir ce besoin.
"Le calcul est clos. Je peux envoyer le plan de principe au ferrailleur pour qu'il commence à découper les barres d'armature dans son atelier."
- 🏗️ Conséquence pratique : Il faut façonner une grille croisée de barres espacées régulièrement (environ tous les 20 cm) sur toute la largeur de la semelle.
- 👷 Action corrective : "Chef, préparez les cales d'enrobage de 5 cm pour poser ce beau treillis ce soir !"
- 📅 Délai : Si le ferrailleur s'y met maintenant, la cage sera livrée et posée pour le coulage de 8h demain.
- 💰 Coût : Environ 36 cm² d'acier total (X+Y) pour chaque semelle de cet immeuble, c'est un budget acier conséquent pour les fondations, mais vital.
- 🤝 Communication : Transmission de la nomenclature au service Achat pour valider la facture des aciers S3.
Nous avons mentionné l'impact de l'épaisseur \( d \) sur l'acier. Qu'en serait-il si la semelle était beaucoup plus épaisse ?
- 🔄 Modification : Et si nous avions fixé \( h = 0.80 \text{ m} \) (soit \( d = 0.75 \text{ m} \)) au lieu de \( 0.55 \text{ m} \) ?
- 📈 Nouvel Impact : Le dénominateur de la formule s'envolerait. La section nécessaire chuterait drastiquement (autour de \( 12 \text{ cm}^2 \) au lieu de \( 18 \text{ cm}^2 \)) !
- 💡 Conclusion : Augmenter l'épaisseur de la semelle diminue la quantité d'acier nécessaire en traction. C'est le principe du bras de levier : plus il est grand, moins il faut de force pour équilibrer le système.
- 📐 Bénéfice/Risque : En génie civil, il y a toujours ce compromis économique : "Plus de béton coûteux = Moins d'acier coûteux" (et vice-versa). Trouver le juste milieu est tout l'art de l'ingénieur !
- 🔮 Perspective : Dans des projets d'éoliennes ou de gratte-ciels, on joue énormément sur ce ratio pour optimiser les milliers de tonnes de matériaux mis en œuvre.
"Mes aciers sont dimensionnés, parfait ! Mais attention, si je tire très fort sur une barre lisse noyée dans du béton, elle va glisser comme dans du beurre. L'acier doit adhérer, se sceller sur une certaine distance pour transférer la charge au béton. Si le débordement de ma semelle est trop court pour offrir cette longueur d'adhérence naturelle, je devrai recourber les extrémités des barres en forme de crochets pour bloquer mécaniquement la barre. L'art du détail constructif !"
- 🔎 Observation : Le bord de la semelle est le point critique. Les efforts de traction sont censés s'y annuler, mais l'ancrage doit démarrer au niveau de la face du poteau (où la contrainte est maximale).
- 🤔 Analyse du risque : Si les armatures glissent dans le béton, la semelle perdra sa résistance en traction et se fendra brutalement, même s'il y a des tonnes d'acier à l'intérieur !
- ✅ Choix stratégique : Comparer la longueur géométrique disponible dans la semelle (depuis le bord du poteau) avec la longueur de scellement réglementaire nécessaire pour la barre choisie.
- 💡 Alternative : Mettre des crochets de base 'par sécurité' ? Non, les crochets coûtent plus cher à façonner, encombrent le ferraillage et gênent le coulage du béton. L'ingénieur optimise !
- 🎯 Objectif visé : Valider si des barres parfaitement droites suffisent ou si l'on doit spécifier des crochets sur nos plans de façonnage.
👀 Voir uniquement le résultat final (Auto-évaluation)
- 🔸\( A \) = 2.30 m(Largeur finale de la semelle)
- 🔸\( a \) = 0.40 m(Largeur du poteau)
- 🔸\( c \) = 0.05 m(Enrobage latéral de protection)
- 🔸\( \phi \) = 16 mm(Diamètre de barre HA16 pressenti)
- 🔸Règle \( l_{\text{s}} \) = \( 40 \times \phi \)mm(Longueur de scellement droit empirique)
L'ancrage est la capacité du béton à "gripper" la surface nervurée de la barre d'acier pour que l'effort puisse passer d'un matériau à l'autre de manière fluide.
Ce test géométrique est le verrou final pour libérer l'impression des plans.
Longueur Physique Disponible (\( L_{\text{disp}} \)) :Évalue la distance maximale que la barre peut parcourir à l'intérieur du bloc de béton.
Parce qu'on se projette depuis le nu (la face extérieure) du poteau jusqu'au bord de la semelle. On y retranche systématiquement l'enrobage pour que la barre ne rouille pas.
- \( L_{\text{disp}} \) : Longueur réellement disponible dans le béton, unité : m
- \( A \) et \( a \) : Largeurs de la semelle et du poteau, unité : m
- \( c \) : Enrobage pour fondation, unité : m
Vérifie la faisabilité d'un façonnage simplifié de l'armature.
Elle compare simplement la place qu'on a avec la place dont l'acier a besoin pour 'accrocher'.
- \( L_{\text{disp}} \) : Place disponible, unité : m
- \( l_{\text{s}} \) : Longueur de scellement (env. 40x le diamètre de la barre), unité : m
"L'erreur monumentale de chantier est d'amener les barres parfaitement à ras du coffrage en bois..."
- L'erreur : Oublier de soustraire le paramètre d'enrobage \( c \) dans le calcul du débord.
- La bonne méthode : Rappelez-vous que la terre est agressive (chlorures, eau). Le ferrailleur doit toujours couper ses barres \( 2 \times 5 = 10 \text{ cm} \) plus courtes que la dimension de la semelle.
- L'astuce de pro : Dessinez toujours une coupe avec une grosse marge grise "interdite à l'acier" autour de votre fondation.
- L'impact direct : Si les barres d'armature affleurent la surface du béton, elles s'oxyderont. La rouille gonfle, fait éclater la semelle S3 en quelques années, et c'est tout l'immeuble R+5 qui est en péril de mort !
Exécution de la Note de Calculs
- \( \phi \) : conversion du diamètre des barres de millimètres en mètres pour comparer avec la semelle !
- Donc : \( \phi = 16 \text{ mm} = 0.016 \text{ m} \).
C'est la toute dernière vérification. Soyons rigoureux pour clôturer le dossier en beauté. 📐
1. Résolution NumériqueCalcul de l'espace d'Ancrage DisponiblePourquoi fait-on ce calcul ? Pour connaître la longueur du "couloir" dans lequel la barre peut mordre le béton.
On évalue le débord net, amputé de la couche de protection périphérique.
- ⚙️ Substitution : \( A = 2.30 \text{ m} \), \( a = 0.40 \text{ m} \), \( c = 0.05 \text{ m} \).
- 📐 Piège évité : On n'oublie pas l'enrobage !
- 🎯 Finalité : Obtenir la borne supérieure limite pour le scellement.
Nous avons un "couloir" d'exactement 90 centimètres libres de chaque côté du poteau.
- ✅ Ordre de grandeur : 90 cm est un excellent débord, caractéristique des semelles conçues sur des sols de faible portance.
- 🏗️ Impact sur la suite : On compare ce chiffre avec le besoin théorique d'adhérence de la barre choisie.
💡 Remarque pédagogique : L'élargissement de la semelle à 2.30 m en Q1 nous a non seulement sauvés du tassement, mais il nous offre encore plus de place pour l'ancrage !
Vérification de la capacité de scellement (\( l_{\text{s}} \))Pourquoi fait-on ce calcul ? Pour valider ou invalider l'ancrage droit de barres HA de 16 mm de diamètre.
On évalue la longueur requise par l'empirisme (40 fois le diamètre) puis on conclut.
- ⚙️ Substitution : \( \phi = 0.016 \text{ m} \).
- 📋 Hypothèse validée : On suppose un béton de qualité courante permettant l'usage du facteur 40.
- 🎯 Finalité : Décision finale sur le façonnage des armatures (Droit ou Crochet).
La barre HA16 a besoin de 64 cm pour s'agripper fermement au béton.
- ✅ Comparaison clé : \( L_{\text{disp}} (0.90 \text{ m}) \ge l_{\text{s}} (0.64 \text{ m}) \). L'espace disponible est largement supérieur au besoin !
- 🏗️ Impact sur la suite : L'ancrage peut s'effectuer sans aucune difficulté avec des barres coupées droites (façonnage ultra-simple et économique).
💡 Remarque pédagogique : Si nous avions choisi d'énormes barres de \( 25 \text{ mm} \) pour le treillis, \( l_{\text{s}} \) aurait valu \( 1.00 \text{ m} \). Or, \( 0.90 \text{ m} < 1.00 \text{ m} \). Il aurait alors fallu plier ces énormes barres en crochets aux extrémités ! Le choix de barres de plus petit diamètre (HA14 ou HA16) facilite grandement le chantier.
"L'optimisation du ferraillage est une victoire pour le budget et le planning de pose."
- 🏗️ Conséquence pratique : Les ferrailleurs vont pouvoir assembler une cage sous forme de grille plate très basique, au lieu de s'énerver à lier des dizaines de barres équipées de crochets encombrants.
- 👷 Action corrective : "Chef d'atelier, annulez la machine à cintrer. Coupez-moi simplement 20 barres droites HA16 de 2m20 de longueur."
- 📅 Délai : Un façonnage accéléré nous permet de largement tenir les délais de livraison pour le coulage de demain matin.
- 💰 Coût : Économie substantielle sur le coût de façonnage (les coupes droites sont les moins onéreuses) et gain de temps de main-d'œuvre.
- 🤝 Communication : Transmission du plan définitif "bon pour exécution" à l'armaturier !
Et si notre sol avait été de la roche très dure ?
- 🔄 Modification : Imaginons un sol excellent (\( \sigma_{\text{sol}} = 1.0 \text{ MPa} \)). Notre semelle n'aurait dû faire que \( A = 1.20 \text{ m} \) de large !
- 📈 Nouvel Impact : Le débord \( L_{\text{disp}} \) ne serait plus que de \( (1.20 - 0.40)/2 - 0.05 = 0.35 \text{ m} \) !
- 💡 Conclusion : Impossible d'y ancrer droit nos barres (car \( 0.35 \text{ m} < 0.64 \text{ m} \)).
- 📐 Bénéfice/Risque : Sur des sols rocheux (semelles très compactes avec peu de débord), on est paradoxalement forcé de replier les aciers en forme de crochets, ou bien d'utiliser des barres de bien plus petit diamètre (\( \phi = 8 \text{ mm} \)) mais en très grand nombre pour obtenir la surface en cm² sans violer les conditions d'ancrage.
- 🔮 Perspective : La mécanique des structures forme un écosystème où modifier le "Sol" en bas impacte l'atelier de "Ferraillage" très en amont. Tout est lié.
BILAN FINAL & PERFORMANCES
✅ Checklist d'Auto-Évaluation
Avant de clore cet exercice, vérifiez que vous avez bien assimilé la démarche globale de conception :
Le dimensionnement en urgence de la semelle S3 a été exécuté avec succès suite à la détérioration imprévue de la portance du sol. Par une itération rigoureuse incluant son propre poids, l'empreinte de la fondation a été élargie à un massif de 2.30 m de côté pour éviter tout poinçonnement préjudiciable à la stabilité du bâtiment R+5.
En validant une hauteur de coffrage de 55 cm, nous avons sanctuarisé le comportement de "semelle rigide". Cela nous a permis d'optimiser le treillis d'acier inférieur (\( 18.27 \text{ cm}^2 \) par axe) et de simplifier grandement sa mise en œuvre en validant l'absence de crochets d'ancrage en bout de barre. La sécurité de l'ouvrage et l'économie du projet sont toutes deux garanties.
📊 Tableau de Bord des Performances
DÉCISION DU DIRECTEUR TECHNIQUE
"Travail remarquable d'un niveau d'ingénierie supérieur, livré dans les délais impartis. L'itération sur le poids propre a sauvé le bâtiment d'un tassement assuré. Les calculs sont rigoureux et la sécurité vis-à-vis du poinçonnement sol et de l'ancrage de l'acier est formellement vérifiée. Envoyez les plans au chef de chantier pour le coulage de demain matin 8h00. Beau sauvetage, ingénieur !"
Voir le parcours complet et reprendre où vous en êtes.
Échangez & progressez ensemble
Cet article vous a-t-il aidé ?
Votre retour nous aide à améliorer les corrigés.
Questions sur cet exercice
Bloqué sur une étape ? Posez votre question, la communauté répond.
Bloqué ? La communauté peut t'aider
Pose ta question sur cet exercice et obtiens une réponse d'autres étudiants et de l'équipe. C'est gratuit.
- Pose tes questions sur les exercices
- Entraide + réponses de l'équipe
- Favoris & suivi de ta progression
- Alertes emploi, stage & alternance BTP
Commentaires
Échanges des lecteurs et réponses de l'équipe — nouveaux commentaires publiés après validation.
Créez un compte gratuit pour laisser un commentaire.
Créer un compte gratuit
