Calcul de Productivité d’une Dragline en Mine

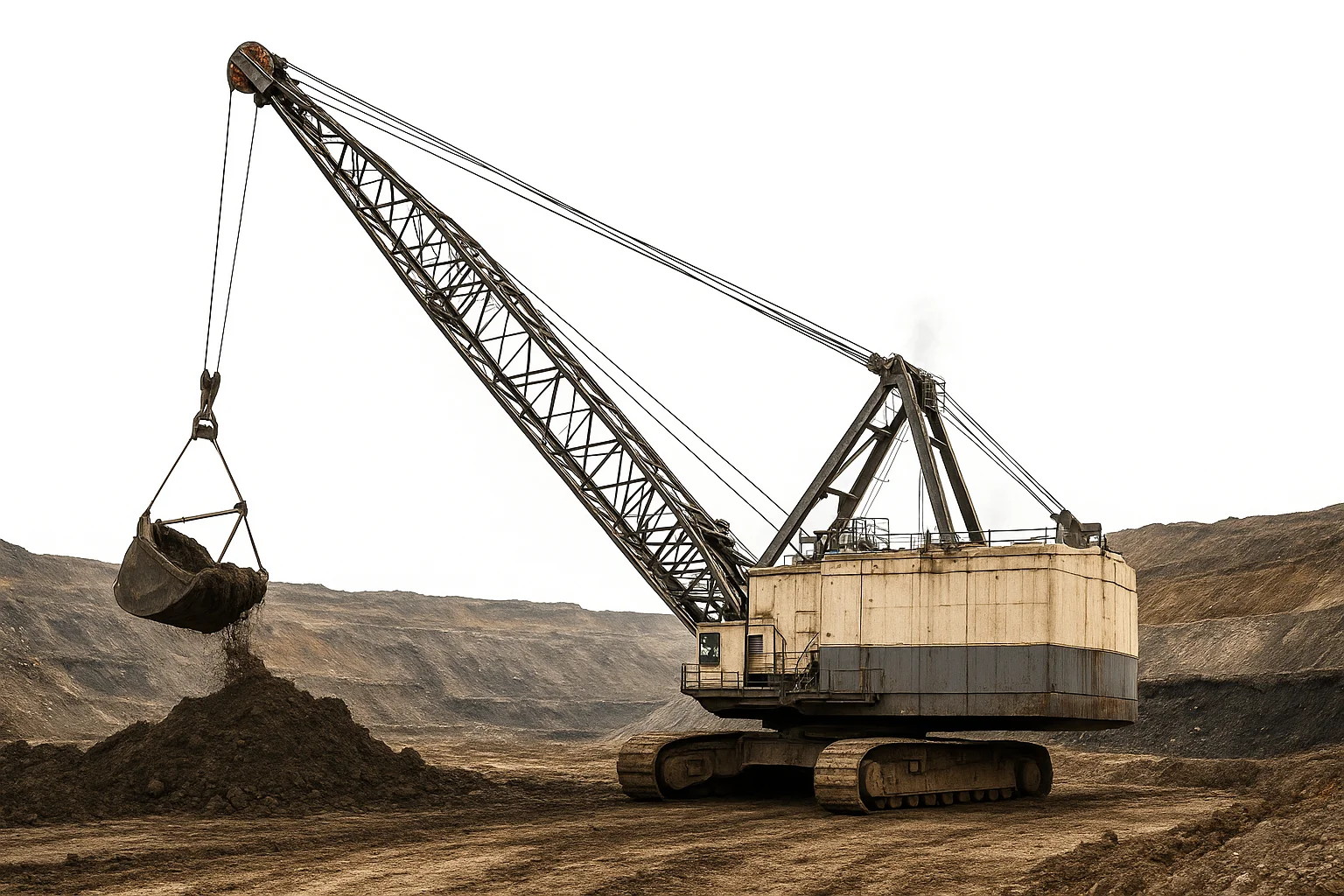

Contexte : L'optimisation du décapage minier. La draglineUne excavatrice de grande taille utilisée dans les mines à ciel ouvert pour enlever les morts-terrains (roche et sol) recouvrant les gisements miniers. est un équipement clé dans les exploitations minières à ciel ouvert, responsable du déplacement de volumes massifs de morts-terrains.
Calculer avec précision sa productivité est essentiel pour la planification de la production, la gestion des coûts et l'efficacité globale de la mine. Cet exercice vous guidera à travers les étapes de calcul de la productivité réelle d'une dragline en se basant sur ses caractéristiques techniques, les conditions du site et les facteurs opérationnels.
Remarque Pédagogique : Cet exercice vous apprendra à décomposer un problème d'ingénierie minière complexe, à distinguer les notions de performance idéale et effective, et à appliquer des formules standards pour quantifier le rendement d'un équipement lourd.
Objectifs Pédagogiques
- Comprendre et quantifier les paramètres clés qui influencent la productivité d'une dragline.
- Calculer le temps de cycle théorique et le volume de matériau déplacé par cycle.
- Déterminer la productivité horaire en tenant compte des efficiences mécaniques et opérationnelles.
Données de l'étude
Fiche Technique de la Dragline
| Caractéristique | Valeur |
|---|---|
| Modèle de Dragline | Bucyrus-Erie 2570W |
| Capacité nominale du godet | 90 m³ |
| Portée de la flèche | 100 m |
Schéma de fonctionnement d'une Dragline
| Paramètre Opérationnel | Symbole | Valeur | Unité |
|---|---|---|---|
| Facteur de remplissage du godet | \(k_r\) | 0.85 | - |
| Coefficient de foisonnement | \(k_f\) | 1.25 | - |
| Temps de chargement du godet | \(t_c\) | 15 | s |
| Temps de manœuvre (rotation chargée) | \(t_m\) | 30 | s |
| Temps de déchargement | \(t_d\) | 10 | s |
| Temps de retour (rotation à vide) | \(t_r\) | 25 | s |
| Disponibilité Mécanique | \(D_m\) | 90 | % |
| Efficacité Opérationnelle | \(E_o\) | 75 | % |
Questions à traiter
- Calculer le volume de matériau en place (banc) déplacé à chaque cycle (\(V_{\text{banc}}\)).
- Calculer le temps de cycle idéal (\(T_{ci}\)) en secondes.
- Calculer la productivité horaire idéale (\(P_i\)).
- Déterminer la productivité horaire effective (\(P_e\)) en tenant compte des facteurs de performance.
- Estimer le volume total de morts-terrains décapé par poste de 8 heures.
Les bases sur la Productivité des Engins Miniers
La productivité d'un engin d'excavation est le principal indicateur de sa performance. Elle est généralement exprimée en volume (m³) ou en masse (tonnes) de matériau déplacé par unité de temps (heure). Elle dépend de la capacité de l'engin, de la durée de ses cycles de travail et de divers facteurs d'efficacité.
1. Le Temps de Cycle (\(T_c\))
Le temps de cycle est la durée totale d'une séquence complète d'opérations. Pour une dragline, il se décompose en quatre phases principales :
\[ T_{ci} = t_{\text{chargement}} + t_{\text{manœuvre chargée}} + t_{\text{déchargement}} + t_{\text{retour à vide}} \]
2. Les Volumes de Matériaux
Il est crucial de distinguer trois types de volumes : le volume nominal du godet (\(V_n\)), le volume foisonné réellement chargé (\(V_r = V_n \times k_r\)), et le volume en place ou banc (\(V_{\text{banc}}\)), qui est le volume avant excavation. La relation est :
\[ V_{\text{banc}} = \frac{V_n \times k_r}{k_f} \]
Correction : Calcul de Productivité d’une Dragline en Mine
Question 1 : Calculer le volume de matériau en place (banc) déplacé à chaque cycle (\(V_{\text{banc}}\))
Principe (le concept physique)
L'objectif est de déterminer le volume de matériau solide, avant qu'il ne soit excavé et fragmenté, que la dragline déplace à chaque "bouchée". On doit tenir compte du fait que le godet n'est jamais parfaitement plein (facteur de remplissage) et que le matériau prend plus de place une fois remué (foisonnement).
Mini-Cours (approfondissement théorique)
La géotechnique nous apprend que les matériaux granulaires comme les morts-terrains ont un indice des vides qui augmente lors du remaniement. Le coefficient de foisonnement (\(k_f\)) est une mesure directe de cette expansion de volume. Il dépend de la nature du sol (argile, sable, roche fragmentée) et de sa compacité initiale.
Remarque Pédagogique (le conseil du professeur)
Imaginez que vous prenez une poignée de sable compacté : elle tient dans votre main. Si vous la laissez tomber et la reprenez sans la serrer, elle occupera plus d'espace. C'est exactement le phénomène de foisonnement. Nous devons donc "dé-foisonner" le volume du godet pour retrouver le volume initial.
Normes (la référence réglementaire)
Il n'existe pas de norme internationale unique pour ces calculs. Les valeurs de foisonnement et de remplissage proviennent généralement des manuels de géotechnique (ex: Caterpillar Performance Handbook), des retours d'expérience sur le site minier ou d'études spécifiques du gisement.
Formule(s) (l'outil mathématique)
Formule du volume en place par cycle
Hypothèses (le cadre du calcul)
- Les coefficients de remplissage et de foisonnement sont considérés constants pour l'ensemble de l'opération.
- Le matériau est homogène.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Capacité nominale du godet | \(V_n\) | 90 | m³ |
| Facteur de remplissage | \(k_r\) | 0.85 | - |
| Coefficient de foisonnement | \(k_f\) | 1.25 | - |
Astuces (Pour aller plus vite)
Pour une estimation rapide, on peut parfois utiliser un "facteur de godet" (\(k_{\text{godet}} = k_r / k_f\)) qui combine les deux effets. Ici, \(k_{\text{godet}} = 0.85 / 1.25 = 0.68\). Le volume en place est donc 68% du volume nominal du godet.
Schéma (Avant les calculs)
Concept de Foisonnement et Remplissage
Calcul(s) (l'application numérique)
Étape 1 : Calcul du volume réel dans le godet (foisonné)
Étape 2 : Conversion du volume réel en volume en place (banc)
Schéma (Après les calculs)
Comparaison des Volumes par Cycle
Réflexions (l'interprétation du résultat)
Bien que le godet ait une capacité de 90 m³, à chaque cycle, la dragline ne déplace en réalité que 61.2 m³ de terrain compact. Cette distinction de près de 32% entre le volume nominal et le volume en place est fondamentale pour des calculs de production précis.
Points de vigilance (les erreurs à éviter)
L'erreur la plus commune est d'oublier de prendre en compte le foisonnement, ce qui conduirait à une surestimation majeure de la productivité. Une autre erreur est d'inverser les coefficients \(k_r\) et \(k_f\).
Points à retenir (permettre a l'apprenant de maitriser la question)
La productivité doit toujours être calculée sur la base du volume en place (banc), car c'est ce volume qui est mesuré dans les plans miniers et qui définit l'avancement de l'excavation.
Le saviez-vous ? (la culture de l'ingénieur)
Dans certaines roches très dures qui nécessitent un dynamitage, le coefficient de foisonnement peut atteindre 1.6 à 1.8, signifiant que le volume du tas de débris est presque le double de celui de la roche en place !
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension)
Si la dragline opérait dans un sol plus sableux avec un facteur de remplissage de 0.95, quel serait le nouveau \(V_{\text{banc}}\) ?
Question 2 : Calculer le temps de cycle idéal (\(T_{ci}\)) en secondes
Principe (le concept physique)
Le temps de cycle idéal représente la durée minimale théorique pour effectuer un cycle complet de travail, sans aucun retard ni imprévu. C'est la somme des durées des quatre opérations de base de la dragline : creuser, pivoter avec le godet plein, vider le godet, et revenir à la position de départ.
Mini-Cours (approfondissement théorique)
L'étude des temps et mouvements (chronométrage) est une discipline du génie industriel qui permet de décomposer et d'optimiser chaque phase d'un cycle de travail. Les temps de manœuvre (\(t_m\) et \(t_r\)) sont directement liés à la vitesse de rotation de la machine et à l'angle de pivotement (α) requis entre le point de chargement et de déchargement.
Remarque Pédagogique (le conseil du professeur)
Pensez au cycle d'une dragline comme à quatre quarts d'un match. Chaque quart a une durée spécifique, et le temps total du match est la somme de ces quatre durées. Ici, il n'y a pas de mi-temps ni d'arrêts de jeu, c'est le temps "idéal".
Normes (la référence réglementaire)
Les durées de chaque phase sont généralement fournies par les constructeurs d'équipements (ex: Caterpillar, Komatsu, Bucyrus) dans leurs manuels de performance, pour des conditions standards. Ces valeurs doivent être ajustées en fonction des conditions réelles du site (hauteur du banc, angle de rotation...).
Formule(s) (l'outil mathématique)
Formule du temps de cycle idéal
Hypothèses (le cadre du calcul)
- L'opérateur est expérimenté et effectue les manœuvres de manière fluide et sans hésitation.
- La machine fonctionne à son régime nominal.
Donnée(s) (les chiffres d'entrée)
| Opération | Symbole | Durée | Unité |
|---|---|---|---|
| Chargement | \(t_c\) | 15 | s |
| Manœuvre chargée | \(t_m\) | 30 | s |
| Déchargement | \(t_d\) | 10 | s |
| Retour à vide | \(t_r\) | 25 | s |
Astuces (Pour aller plus vite)
Pas d'astuce particulière ici, il s'agit d'une simple addition.
Schéma (Avant les calculs)
Les 4 Phases du Cycle de la Dragline
Calcul(s) (l'application numérique)
Calcul de la somme des temps
Schéma (Après les calculs)
La visualisation de la répartition du temps de cycle permet d'identifier les phases les plus longues et donc les plus critiques pour la productivité.
Répartition du Temps de Cycle Idéal (80s)
Réflexions (l'interprétation du résultat)
Le cycle dure 80 secondes, soit 1 minute et 20 secondes. La phase la plus longue est la manœuvre avec le godet chargé (30s), représentant 37.5% du cycle. C'est donc sur cette phase qu'une optimisation (par exemple, en réduisant l'angle de rotation) aurait le plus d'impact.
Points de vigilance (les erreurs à éviter)
Assurez-vous que toutes les durées sont dans la même unité (secondes) avant de les additionner. Ne pas confondre le temps de manœuvre chargée et le temps de retour à vide, qui sont souvent différents car la machine pivote plus vite sans la charge du matériau.
Points à retenir (permettre a l'apprenant de maitriser la question)
Le temps de cycle est l'inverse de la cadence de production. Pour augmenter la productivité, il faut réduire le temps de cycle. Chaque seconde gagnée sur un cycle répété des milliers de fois représente un gain de production énorme.
Le saviez-vous ? (la culture de l'ingénieur)
Les opérateurs de dragline les plus expérimentés développent un "sixième sens" pour le balancement du godet. Ils utilisent l'inertie pour lancer et arrêter le godet avec une précision et une efficacité maximales, réduisant ainsi les temps de manœuvre de précieuses secondes.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension)
Si une optimisation du plan minier permet de réduire le temps de manœuvre chargée à 25s, quel serait le nouveau temps de cycle ?
Question 3 : Calculer la productivité horaire idéale (\(P_i\))
Principe (le concept physique)
La productivité idéale est le rendement théorique maximal de la machine, calculé en supposant qu'elle fonctionne sans aucune interruption pendant une heure entière (3600 secondes), en répétant son cycle de travail le plus court possible (\(T_{ci}\)).
Mini-Cours (approfondissement théorique)
La productivité est une mesure de débit. Comme tout débit, elle est calculée comme une quantité (ici, le volume en place \(V_{\text{banc}}\)) divisée par un temps (ici, le temps de cycle \(T_{ci}\)). Pour obtenir un débit horaire, on multiplie simplement le "débit par cycle" par le nombre de cycles réalisables en une heure.
Remarque Pédagogique (le conseil du professeur)
C'est un calcul "parfait". Imaginez une autoroute vide où vous pourriez rouler à la vitesse maximale autorisée sans jamais freiner. C'est ce que nous calculons ici : la performance maximale dans des conditions parfaites.
Normes (la référence réglementaire)
Ce calcul est une application standard des principes de calcul de rendement. La formule est universelle dans le domaine de l'ingénierie des mines et du génie civil.
Formule(s) (l'outil mathématique)
Formule de la productivité horaire idéale
Hypothèses (le cadre du calcul)
- La machine fonctionne 60 minutes par heure, sans aucun arrêt.
- Chaque cycle est identique au cycle idéal calculé précédemment.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Volume en place par cycle | \(V_{\text{banc}}\) | 61.2 | m³ |
| Temps de cycle idéal | \(T_{ci}\) | 80 | s |
Astuces (Pour aller plus vite)
Le facteur 3600 est le nombre de secondes dans une heure. C'est notre convertisseur d'unités de temps pour passer de "par seconde" à "par heure".
Schéma (Avant les calculs)
Extrapolation du Cycle à l'Heure
Calcul(s) (l'application numérique)
Étape 1 : Calcul du nombre de cycles par heure
Étape 2 : Calcul de la productivité idéale
Schéma (Après les calculs)
Comparaison Volume par Cycle vs. par Heure
Réflexions (l'interprétation du résultat)
Théoriquement, la dragline pourrait déplacer 2754 m³ de matériau en une heure. C'est un chiffre très élevé qui sert de référence de base ("benchmark") pour évaluer la performance réelle de l'opération.
Points de vigilance (les erreurs à éviter)
Attention à ne pas oublier le facteur de conversion 3600, ou à diviser au lieu de multiplier. Vérifiez toujours la cohérence des unités : (m³/cycle) x (cycles/h) donne bien des m³/h.
Points à retenir (permettre a l'apprenant de maitriser la question)
La productivité idéale est une valeur théorique maximale. Elle est utile pour comparer différentes machines ou configurations, mais ne doit jamais être utilisée seule pour la planification de production à long terme.
Le saviez-vous ? (la culture de l'ingénieur)
Pour déplacer 2754 m³, il faudrait une file de plus de 180 camions-bennes standards (capacité de 15 m³), mis bout à bout sur plus de 1.8 km ! Cela illustre la puissance de ces machines.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension)
Avec le temps de cycle optimisé de 75s (de la question 2), quelle serait la nouvelle productivité idéale ?
Question 4 : Déterminer la productivité horaire effective (\(P_e\))
Principe (le concept physique)
La productivité effective ajuste la productivité idéale pour refléter la réalité du terrain. On applique des "coefficients de réduction" pour tenir compte du temps où la machine n'est pas disponible à cause de pannes (disponibilité mécanique) et du temps perdu à cause de facteurs opérationnels (attentes, déplacements, pauses, etc.).
Mini-Cours (approfondissement théorique)
La Disponibilité Mécanique (\(D_m\)) est le pourcentage de temps où la machine est mécaniquement apte à fonctionner. L'Efficacité Opérationnelle (\(E_o\)), parfois appelée "Utilisation Effective", est le pourcentage de ce temps disponible qui est réellement consacré à la production. Le produit \(D_m \times E_o\) est souvent appelé "Utilisation de l'équipement".
Remarque Pédagogique (le conseil du professeur)
Si votre voiture peut rouler à 130 km/h (performance idéale), mais que vous ne l'utilisez que 90% du temps (disponibilité) et que, sur ce temps, vous êtes pris dans les bouchons 25% du temps (inefficacité), votre performance réelle sera bien moindre. C'est ce que nous faisons ici : appliquer les contraintes du réel au potentiel théorique.
Normes (la référence réglementaire)
Il n'y a pas de norme, mais des standards industriels. Une disponibilité mécanique de 90% est considérée comme très bonne pour un engin majeur. Une efficacité opérationnelle de 75% (soit 45 minutes productives par heure) est un objectif commun et ambitieux dans de nombreuses mines.
Formule(s) (l'outil mathématique)
Formule de la productivité horaire effective
Hypothèses (le cadre du calcul)
- Les facteurs de disponibilité et d'efficacité sont des moyennes représentatives de l'opération sur le long terme.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Productivité idéale | \(P_i\) | 2754 | m³/h |
| Disponibilité Mécanique | \(D_m\) | 90% (0.90) | - |
| Efficacité Opérationnelle | \(E_o\) | 75% (0.75) | - |
Astuces (Pour aller plus vite)
On peut calculer le facteur d'utilisation global : \(0.90 \times 0.75 = 0.675\). La productivité réelle sera donc 67.5% de la productivité idéale.
Schéma (Avant les calculs)
Décomposition du Temps Opérationnel
Calcul(s) (l'application numérique)
Étape 1 : Ajustement avec la Disponibilité Mécanique
Étape 2 : Ajustement avec l'Efficacité Opérationnelle
Schéma (Après les calculs)
Comparaison Productivité Idéale vs. Effective
Réflexions (l'interprétation du résultat)
La productivité réelle chute à 1859 m³/h, soit environ 67.5% de la productivité idéale. Cela signifie que près d'un tiers du potentiel de la machine est perdu à cause des pannes et des inefficacités opérationnelles. C'est sur ces pertes que les ingénieurs miniers travaillent en priorité.
Points de vigilance (les erreurs à éviter)
Attention à bien convertir les pourcentages en valeurs décimales (ex: 90% = 0.90) avant de les utiliser dans les multiplications. Ne jamais additionner ou moyenner ces pourcentages : leurs effets sont multiplicatifs.
Points à retenir (permettre a l'apprenant de maitriser la question)
La productivité effective est la seule valeur fiable pour la planification de la production et le calcul des coûts. L'analyse des écarts entre \(P_i\) et \(P_e\) est un outil de management puissant pour améliorer la performance d'une mine.
Le saviez-vous ? (la culture de l'ingénieur)
De nombreuses mines modernes utilisent des systèmes de dispatching informatisés (comme MineStar de Caterpillar ou DISPATCH de Modular Mining) qui suivent en temps réel la position, l'état et la production de chaque machine pour optimiser l'efficacité opérationnelle et réagir instantanément aux imprévus.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension)
Si la maintenance s'améliore et que la disponibilité mécanique atteint 95%, quelle serait la nouvelle productivité effective \(P_e\) ?
Question 5 : Estimer le volume total décapé par poste de 8 heures
Principe (le concept physique)
Il s'agit simplement d'extrapoler la productivité horaire effective, qui est un débit moyen réel, sur la durée totale d'un poste de travail pour obtenir la production totale (le volume accumulé) sur cette période.
Mini-Cours (approfondissement théorique)
C'est l'application de la relation fondamentale : Quantité = Débit × Temps. Cette formule simple est à la base de toute planification de production. Le "débit" utilisé doit toujours être le débit effectif (\(P_e\)), car il intègre déjà les aléas et les pauses prévisibles sur la durée du poste.
Remarque Pédagogique (le conseil du professeur)
Maintenant que nous savons combien de kilomètres la voiture parcourt réellement en moyenne chaque heure (en tenant compte des bouchons), il est facile de calculer la distance totale parcourue en 8 heures de voyage.
Normes (la référence réglementaire)
Pas de norme applicable. C'est un calcul de base.
Formule(s) (l'outil mathématique)
Formule du volume par poste
Hypothèses (le cadre du calcul)
- La productivité effective moyenne est maintenue de manière constante tout au long du poste de 8 heures.
Donnée(s) (les chiffres d'entrée)
| Paramètre | Symbole | Valeur | Unité |
|---|---|---|---|
| Productivité effective | \(P_e\) | 1859 | m³/h |
| Durée du poste | - | 8 | h |
Astuces (Pour aller plus vite)
Pas d'astuce particulière pour cette multiplication simple.
Schéma (Avant les calculs)
Production sur un Poste de 8 Heures
Calcul(s) (l'application numérique)
Calcul du volume total par poste
Schéma (Après les calculs)
Volume Total Décapé en un Poste
Réflexions (l'interprétation du résultat)
En un seul poste, la dragline déplace près de 15 000 m³ de morts-terrains. Sur une année d'opération (environ 300 jours travaillés à 3 postes/jour), cette machine pourrait déplacer plus de 13 millions de m³ de matériau, illustrant l'échelle gigantesque des opérations minières.
Points de vigilance (les erreurs à éviter)
L'erreur serait d'utiliser la productivité idéale (\(P_i\)) au lieu de la productivité effective (\(P_e\)), ce qui mènerait à une planification de production irréaliste et des objectifs non atteints. Toujours planifier avec les chiffres réels.
Points à retenir (permettre a l'apprenant de maitriser la question)
La production d'un équipement sur une longue période (poste, journée, semaine) est toujours le produit de son rendement horaire effectif par le nombre d'heures de travail. C'est le chiffre clé pour les planificateurs miniers.
Le saviez-vous ? (la culture de l'ingénieur)
La plus grande dragline jamais construite, "Big Muskie", pouvait déplacer environ 295 000 tonnes de matériau par heure, soit l'équivalent de plus de 150 000 m³ de terrain ! Son godet seul pesait 210 tonnes à vide.
FAQ (pour lever les doutes)
Résultat Final (la conclusion chiffrée)
A vous de jouer (pour verifier la comprehension)
Si l'efficacité opérationnelle s'améliorait et passait à 80%, quel serait le nouveau volume excavé par poste ? (Considérez \(P_e\) avec \(E_o = 0.80\))
Outil Interactif : Simulateur de Productivité
Utilisez cet outil pour observer comment la productivité effective (\(P_e\)) change en fonction du facteur de remplissage et du temps de cycle. Les autres paramètres (Vn, kf, Dm, Eo) sont fixés selon les données de l'exercice.
Paramètres d'Entrée
Résultats Clés
Quiz Final : Testez vos connaissances
1. Que représente le coefficient de foisonnement (\(k_f\))?
2. Lequel de ces temps ne fait PAS partie du cycle idéal de base ?
3. Si l'efficacité opérationnelle est de 75%, combien de minutes sont effectivement productives en une heure (60 min) ?
4. Quel est l'impact principal d'une augmentation de l'angle de rotation de la dragline ?
5. Une plus grande capacité de godet garantit-elle toujours une meilleure productivité ?
Glossaire
- Dragline (ou Pelle à câble traînant)
- Engin d'excavation de très grande taille, utilisé principalement dans les mines à ciel ouvert pour retirer de grandes quantités de morts-terrains (la couche de terre et de roche recouvrant un gisement minier).
- Coefficient de Foisonnement (\(k_f\))
- Rapport entre le volume d'un matériau après avoir été excavé (et donc décompacté) et son volume initial en place. C'est un nombre supérieur à 1 qui indique de combien le matériau "gonfle".
- Facteur de Remplissage (\(k_r\))
- Rapport entre le volume réel de matériau dans le godet et la capacité théorique (nominale) du godet. Il est souvent inférieur à 1 en raison de la forme du tas de matériau et des conditions de chargement.
- Temps de Cycle (\(T_c\))
- Durée totale nécessaire à un engin pour accomplir une séquence complète de ses opérations avant de la répéter. Pour une dragline : charger, manœuvrer, décharger, et revenir.
D’autres exercices d’exploitation miniere:
0 commentaires
